一、儀器規格參數

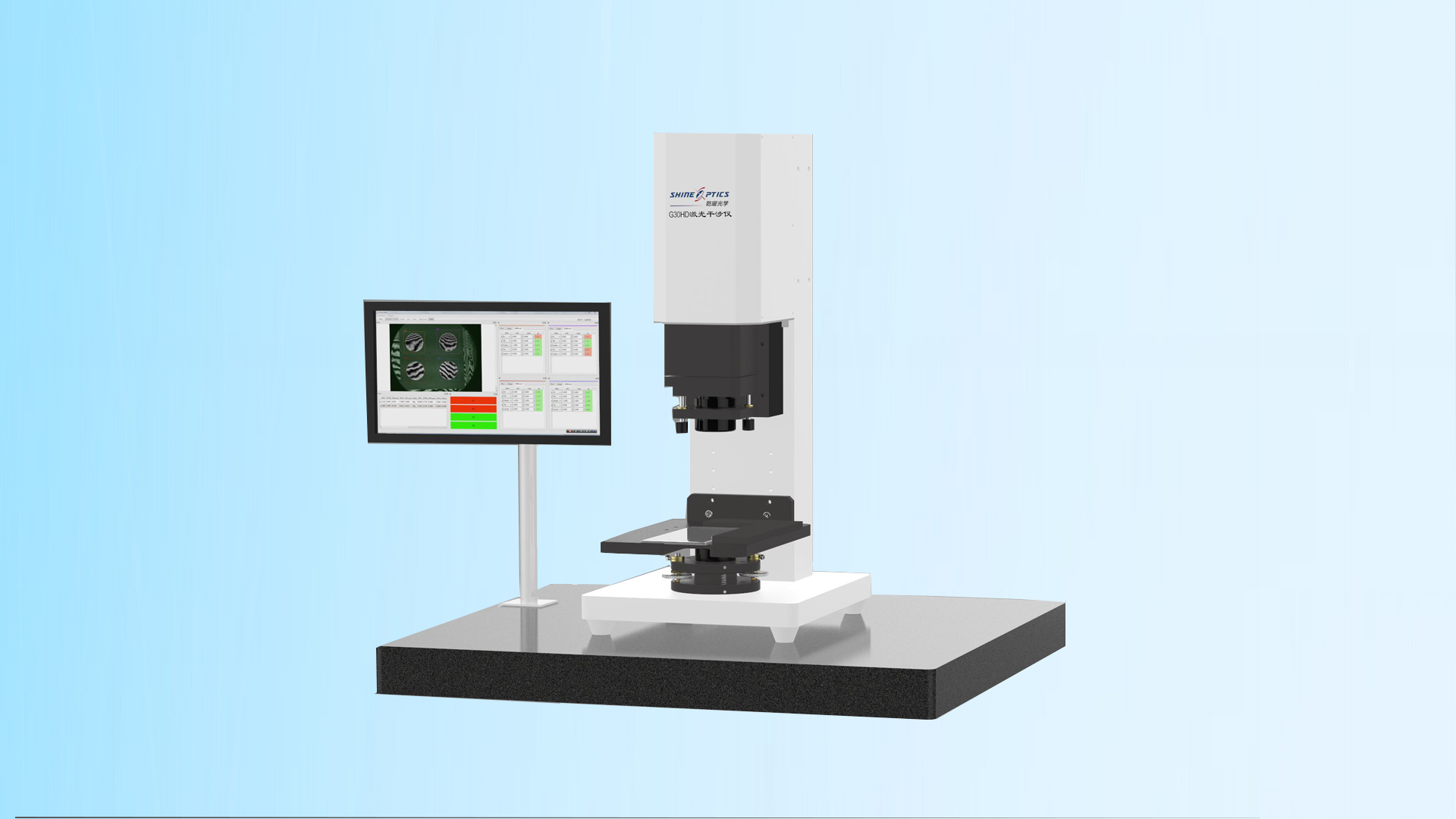

30mm高分辨率激光干涉儀（型號G30HD）為多攝像孔檢測而定制，具備大視場、高分辨率的性能。可以同時完成雙孔、三孔或四孔的透過波前檢測。

儀器規格參數表

硬件部分：

軟件部分：

二、儀器特點

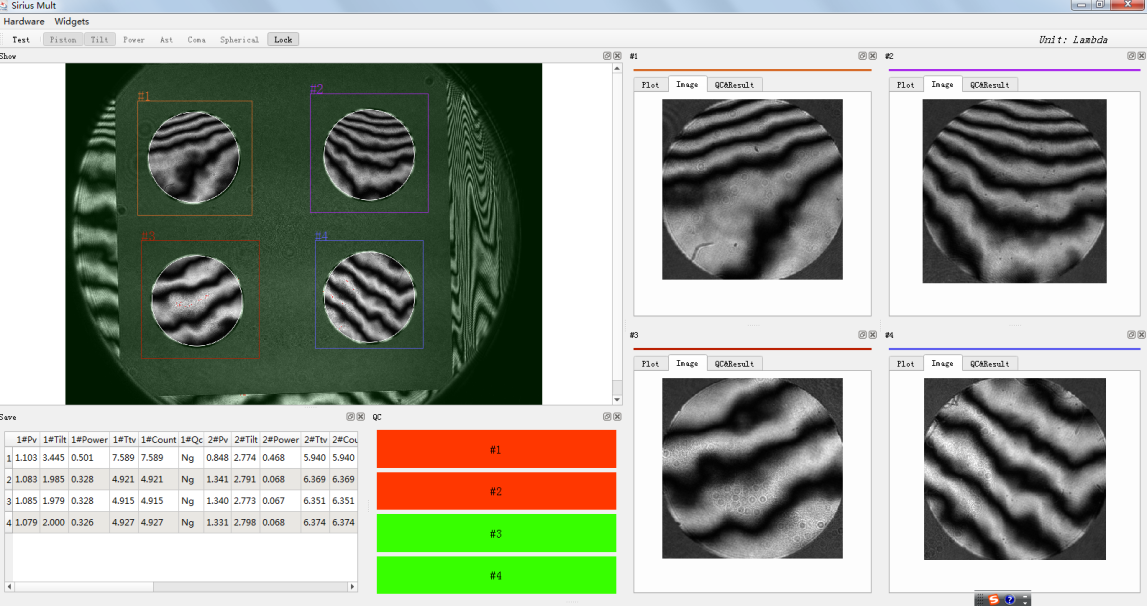

1、可同步測量四攝像孔

雙攝、三攝甚至四攝逐漸成為手機攝像的標配，傳統的小視場干涉儀每次只能測量一個攝像孔，效率低下；而大視場干涉儀雖然可以顯示多個攝像孔，但分辨率不足，不能勝任大像差攝像孔的測量。

G30HD便針對該特殊需求而設計，可以同時滿足最多四攝像孔的同步測量。

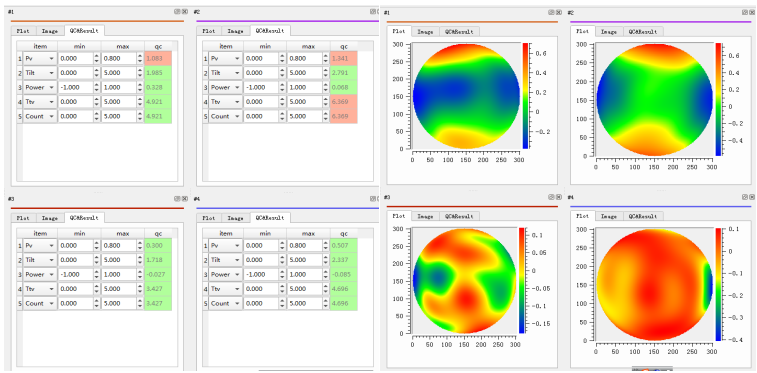

        儀器可同步測量四攝像孔的PV、power、條紋數等數值，并同步給出OK/NG的總體評價：

2、可滿足大像差攝像孔的測量

 在具備大視場的同時，儀器具備足夠高的分辨率。下表為G30HD與G10可準確測量的像差對比：

注：PV（背景零場測試值）為背景調整為零條紋時，直接測量所得的PV值。

G30HD足夠勝任后置攝像孔與2.5D前置攝像孔的測量。

3、光源為進口He-Ne激光器（波長632.8nm）

He-Ne激光器相比半導體激光相比有如下優點：相干性穩定、優良，干涉圖的對比度及清晰度更高，且壽命很長（一般可達到2萬小時以上）。半導體激光器隨溫度變化產生的溫飄會使干涉條紋的對比度、清晰度周期性變差，對數字化測量有很大影響；且壽命較短，易被靜電損傷。

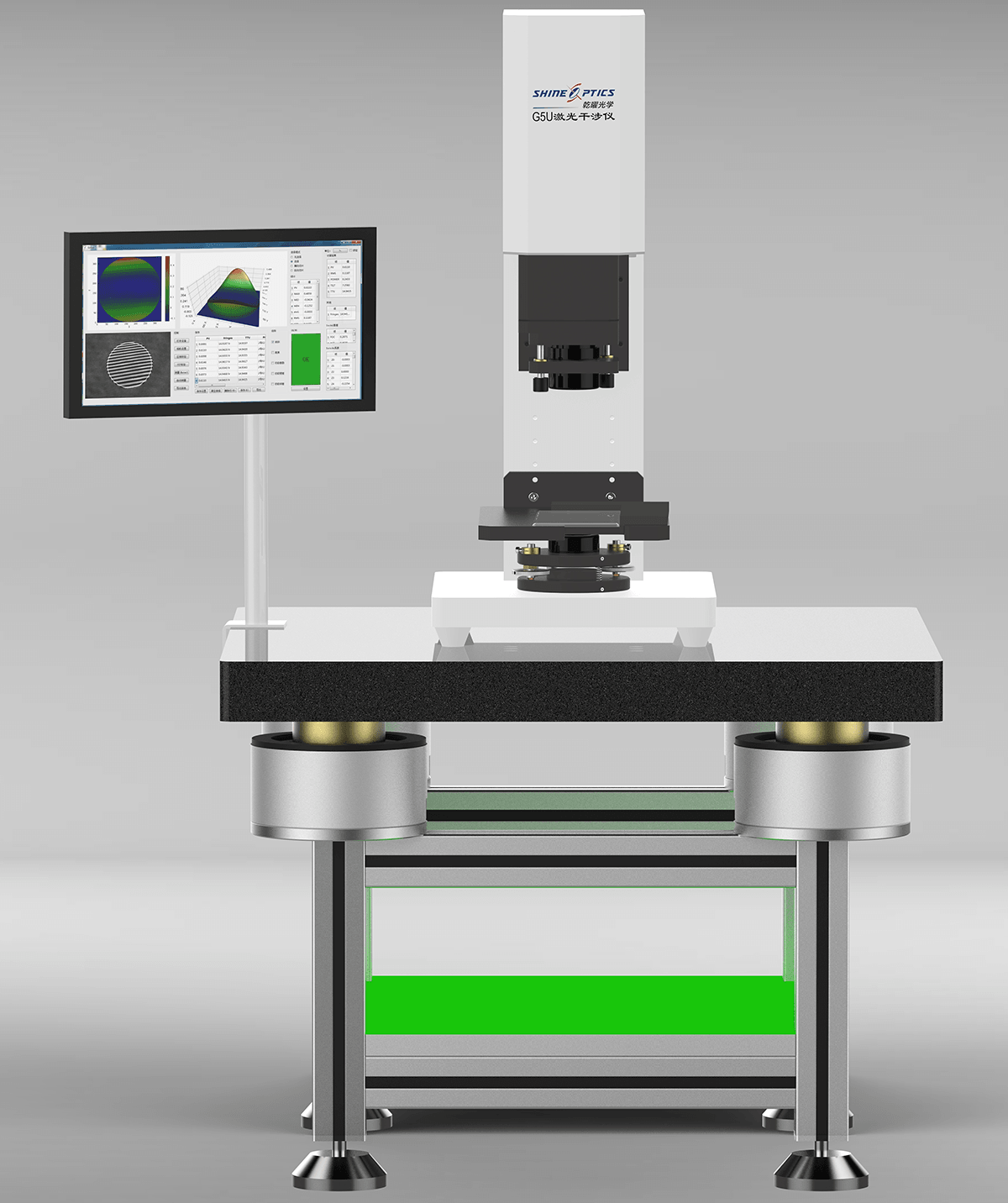

4、標配氣浮減震平臺

儀器標配氣浮減震平臺，即使在環境惡劣的生產現場亦可以保證穩定、可靠的測試。

5、后續可升級自動化測試方案

儀器可通過串口與自動化設備進行通訊。且進口He-Ne激光器與氣浮減震平臺的使用，使儀器可以在無人干預的情況下，保證穩定、可靠的測試，后續可升級自動化測試。
